一、政策背景

近日《人臉識別技術應用安全管理辦法》正式公布，并自2025年6月1日起施行，《人臉識別技術應用安全管理辦法》對技術規范的核心要求可概括為以下四點：

1. ?本地化存儲優先?：人臉信息原則上應存儲在用戶終端設備（如手機、門禁系統），非必要不得上傳至服務器，確需云端存儲的需通過安全評估并加密傳輸。
2. ?最小化采集?：僅允許收集實現目的所必需的面部特征數據，禁止強制要求用戶提交非關聯信息（如身份證照片與實時人臉比對時不得留存身份證影像）。
3. ?動態防護機制?：需部署防偽檢測技術（如活體檢測、3D結構光），防止照片、視頻、面具等欺騙手段通過驗證。
4. 可追溯審計?：系統日志需完整記錄人臉數據調用的時間、操作者及用途，保留日志不少于6個月以供監管核查。

國家互聯網信息辦公室
中華人民共和國公安部
令
第19號

《人臉識別技術應用安全管理辦法》已經2024年9月30日國家互聯網信息辦公室2024年第23次室務會會議審議通過，并經公安部同意，現予公布，自2025年6月1日起施行。

國家互聯網信息辦公室主任 莊榮文
公安部部長 王小洪
2025年3月13日

二、什么是人臉識別技術？

人臉識別技術是基于生物特征識別的技術，通過采集人臉圖像或視頻流，提取面部特征點（如眼睛、鼻子、嘴部等）進行數字化建模，并與數據庫中的特征數據進行比對，實現身份驗證或識別。其核心技術包括：

• 特征提取?：通過算法將面部幾何結構、紋理信息轉化為可存儲的數字向量。
• 動態檢測?：集成活體檢測技術（如眨眼、張嘴動作識別）以防止靜態照片或視頻欺騙。
• ?自適應優化?：結合機器學習優化識別模型，適應光線、角度變化等復雜場景。

三、安全加密在人臉識別上有什么作用？

安全加密技術是人臉識別應用的核心保障，其作用主要體現在以下層面：

1. ?數據防泄露
   • 通過AES、RSA等加密算法對人臉特征數據在傳輸和存儲中進行加密，阻斷未經授權的訪問和竊取。
   • 采用匿名化、脫敏技術分離人臉數據與身份信息，降低泄露后的關聯風險。
2. ?防御攻擊
   • ?防范偽造攻擊：活體檢測技術可攔截照片、3D打印面具等欺騙手段。
   • 強化系統防護：通過模擬攻擊測試和漏洞修復機制抵御黑客入侵。

四、國民技術安全芯片介紹

安全芯片是一種專用安全硬件，具備防物理攻擊、抗側信道分析、數據加密存儲等核心能力，可為《人臉識別技術應用安全管理辦法》的落地提供以下技術支撐：

• “端-芯”加密：人臉圖像在傳感器端即由安全芯片加密（如SM4國密算法），確保原始數據不暴露。
• 動態密鑰：每次會話生成臨時密鑰，即使單次數據泄露也不影響全局安全。
• 關鍵數據加密存儲：特征模板加密存儲與設備中，杜絕泄露。

五、國民技術安全芯片的方案及優勢

國民技術推出覆蓋安全芯片、固件、SDK 的一體化解決方案，助力客戶精簡開發鏈路，其核心優勢如下：

即插即用的 SE 構建體系

• 芯片級免改造：無需二次開發即可直接部署，最大程度縮短項目啟動周期。
• 中間件輕量化集成：大幅降低系統導入復雜度，簡化技術對接流程。
• 全場景適配能力：通過成熟硬件 API 接口與完善方案設計，靈活兼容多元業務場景。
• 多協議兼容特性：支持接入 OpenSSL、GMSSL 等主流協議，提升系統兼容性與擴展性。

全棧式生態與技術保障

• 端到端安全方案：直接打通業務層對接通道，提供一站式安全服務閉環。
• 跨平臺互操作支持：兼容多操作系統、設備及應用程序，實現跨環境無縫協同。
• 多元化產品矩陣：在存儲資源、通信接口、封裝形態等維度提供豐富選擇，滿足差異化需求。
• 合規性專業服務：提供安全領域合規性分析與咨詢，助力客戶滿足行業監管要求。
• 全生命周期安全評估：針對產品與方案提供系統性安全分析，保障技術架構可靠性。

標準化架構與高等級認證

• 國產化密碼接口適配：支持 GM/T 0016 SKF 接口服務，契合國內密碼應用標準。
• 國際級安全認證：通過 EAL4 + 安全評估，安全等級達到行業領先水平。
• 雙重合規認證體系：同時滿足安全芯片二級、密碼模塊二級要求，適用于高安全敏感場景

?六、安全芯片應用場景

?1. 智慧門禁系統

?痛點?：傳統系統易遭照片/面具攻擊，WiFi傳輸數據易被截獲。
?方案?：搭載安全芯片的智能門禁終端

• ?核心能力?
  • 活體檢測算法在安全芯片內運行，阻斷2D/3D面具攻擊；
  • 人臉特征模板加密存儲于芯片中，原始數據不可獲取；
  • 開門記錄經芯片數字簽名后同步至區塊鏈，確保日志防篡改。

應用效果?：實現物理級防偽，滿足《人臉識別技術應用安全管理辦法》全周期安全管控要求。

?2. 公共安防監控

???痛點?：云端集中存儲人臉數據易成黑客靶點，傳輸泄露風險高。
?方案?：安防設備集成安全芯片

• ?核心能力?
  • 攝像頭內置安全芯片，視頻流中人臉數據實時加密（如SM4國密算法），僅授權終端可解密；
  • 人臉特征值提取與比對在邊緣端安全芯片內完成，原始數據不出設備。

應用效果?：減少數據上傳量，符合《人臉識別技術應用安全管理辦法》”數據最小化”原則及本地化處理要求。

?3. 酒店智能入住系統

?痛點?：人工核驗效率低且身份冒用風險高；本地存儲數據易遭內部泄露。
?方案?：集成安全芯片的自助終端

• ?核心能力?
  • 身份證芯片加密數據與現場采集圖像在終端安全芯片內端到端比對，結果直通公安系統，酒店零數據留存；
  • 自動化清理機制，退房后24小時內清除關聯信息。

應用效果?：規避內部泄露風險，滿足《人臉識別技術應用安全管理辦法》”住宿場景數據留存≤24小時”規定。

七、國民安全芯片推薦

>>>>

國民技術介紹

NATIONS TECH

網址：https://www.nationstech.com/

國家：中國

國民技術股份有限公司主營產品包括：通用MCU、安全芯片、可信計算芯片、智能卡芯片、非接讀寫芯片、藍牙芯片、RCC創新產品等，廣泛應用于網絡安全認證、電子銀行、電子證照、移動支付與移動安全、物聯網、工業聯網及工業控制、智能家電及智能家庭物聯網終端、消費電子、電機驅動、電池及能源管理、智能表計、醫療電子、汽車電子、安防、生物識別、通訊、傳感器、機器自動化等應用方向。

產品線詳細信息

中文名稱：國民技術

產品分類：MCU

經營模式：代理

應用領域及市場

物聯網，工業控制，移動支付POS機

主要產品

通用MCU，安全芯片

>>>>

豐寶介紹

上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾＃诒本⑸钲?、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。

豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。

在智能視覺技術高速發展的浪潮中，行業對芯片性能、能效比和開發效率的需求正呈現爆發式增長。面對多路高清視頻處理、實時智能分析和快速產品化落地的三重挑戰，RT-Thread操作系統攜手MC632X智能視覺處理器，帶來了突破性的解決方案。MC632X憑借高效快速、雙路顯示、全場景適配三大核心優勢重新定義邊緣視覺處理。

RT-Thread+MC632X解決方案展示

MC632X的RT-Thread版本SDK采用RT-Thread標準版，充分發揮其作為實時操作系統的卓越性能。該方案具有極快的啟動速度和高效的應用加載能力，顯著提升系統實時響應性能。接下來為大家展示圍繞MC632X三大核心優勢，RT-Thread+MC632X的解決方案，更直觀地體驗。

? 快速啟動demo

從視頻可以看出，MC632X從上電到加載進入RT-Thread系統非常快速高效，在保證啟動速度的同時實現了優異的能效控制。通過媒體子系統和操作系統分段加載技術的優化，系統啟動時間得到顯著縮減，同時快速啟動機制充分發揮了SoC的硬件性能，為消費級設備提供了從開機到成像的無感化完整解決方案。

MC632X快速啟動性能指標

MC632X快速啟動相關案例

?雙路顯示demo

支持兩路不同Sensor同步輸出，雙路畫面獨立顯示或拼接顯示，同時可拼接兩路視頻輸出，實現更大視場角畫面。為當前市場主流兩路Sensor輸出產品提供SoC解決方案。

MC632X雙路視頻處理參數

雙路畫面拼接效果展示

MC632X搭載富瀚新一代ISP，其自動曝光(AE)和自動白平衡(AWB)算法經過全面升級，顯著提升了畫面亮度表現和通透性。該方案具有以下優勢：整體清晰度優異、跨場景色彩還原度與一致性表現突出、在各種環境條件下均能保持出色的成像質量。能夠充分滿足多場景下的圖像處理需求。

不同db下的圖像效果展示

MC632X雙路顯示相關案例

?智能屏顯demo

MC632X 核心顯示參數

顯示輸出方面，MC632X支持多種接口格式，適配3-7英寸各類顯示屏，支持Sensor數據直通顯示，同時兼容多種編碼格式的視頻輸出。

其顯示子系統具備智能分析疊加功能，可在視頻畫面上實時疊加以下AI檢測結果：人臉識別、人形檢測、人寵識別、車輛檢測…

典型應用場景包括：家庭視頻監控、樓宇門禁系統、智能考勤終端、道路監控設備…

MC632X屏顯典型應用案例

MC632X憑借優異的圖像處理能力和靈活的顯示接口配置，能夠充分滿足智能硬件市場多樣化的產品需求。

MC632X關鍵特性

核心規格參數

申請試用

掃碼申請

或復制鏈接https://jsj.top/f/fjeysh

（預計7月下旬開始發放)

一、心電監護儀介紹

心電監護儀是醫院實用的精密醫學儀器，能同時監護病人的動態實用的精密醫學儀器。該設備具有心電信息的采集、存儲、智能分析預警等功能。并具備精準監測、觸屏操控、簡單便捷等特點。

二、關于特瑞仕半導體株式會社

特瑞仕半導體株式會社開發了集小型化、高耐壓、線圈一體式降壓同步整流為一體的通用型”micro DC/DC”轉換器XCL247/XCL248系列。該產品憑借節省空間、輕載高效等易用特性，可廣泛應用于醫療領域/工業設備/消費電子等所有領域。

三、XCL247/XCL248介紹

XCL247/XCL248的最大特點是兼具36V高耐壓與超省空間設計（圖1），且消耗電流僅為11μA。在V_IN=12V、V_OUT=5V、I_OUT=1mA條件下效率達86%，I_OUT=300mA時效率提升至88%，實現了從輕載到重載全范圍的高效運行（圖2）。通過活用這一省空間與高能效特性，可將傳統大尺寸中高耐壓LDO替換為XCL247/XCL248，輕松解決IC發熱課題（圖3：8.0×12.5mm ? 7.3×8.1mm實現40%面積縮減，發熱對策示例）。

XCL247/XCL248支持最大36V輸入電壓，可對應工業設備常用的12V/24V電源輸入。輸出電流最大600mA可充分滿足通信及傳感器需求，工作溫度范圍覆蓋-40℃至105℃。由于采用線圈一體式設計，可最小化PCB布線路徑，大幅降低電流回路產生的噪聲輻射。同時無需線圈選型，無需元件選配采購，可顯著減少評估注冊等開發周期與工時。

XCL247/XCL248系列采用的是P溝道驅動FET，替代高壓DC/DC轉換器中常用的N溝道驅動FET，實現了100%占空比對應。即使在輸入電壓低于輸出電壓設定值時，仍可直接導通輸入電壓進行輸出。這使得在輸入輸出電壓差較小的工況下也能安心使用（圖4）。此外，通過搭載提示輸出電壓穩定狀態的PowerGood功能與啟動時軟啟動功能，可滿足工業設備對后級負載系統電源時序控制的高要求。

XCL247系列采用PWM固定控制方式，能始終保持低紋波電壓的穩定運行；XCL248系列采用PWM/PFM自動切換控制，可在輕載到重載全程保持高效率，用戶可根據應用需求選擇最佳控制方式。封裝采用兼具小型化與散熱優勢的CoolPost型DFN3030-10B（3.0×3.0x1.7mm），雖是高耐壓產品卻通過可向基板散熱的結構設計，在小型化同時實現低發熱運行（圖5）。

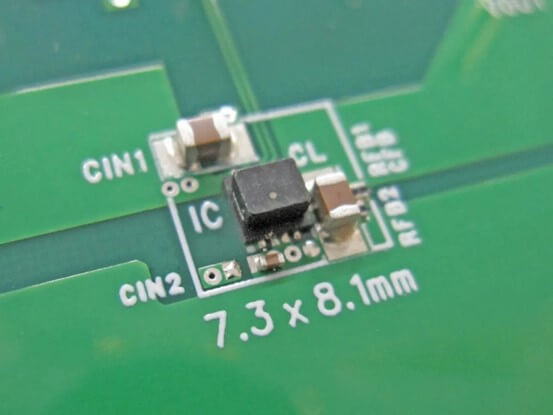

圖1. XCL247/XCL248系列實裝電路

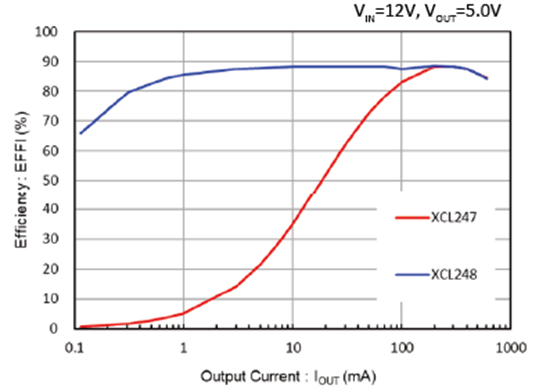

圖2. XCL247/XCL248系列效率圖

圖3. 使用 XCL247/XC248 系列替換 LDO

圖4. 即使輸入電壓下降也能保持穩定

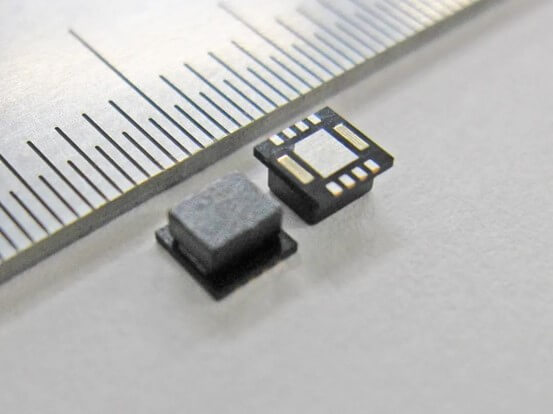

圖5. 封裝DFN3030-10B（3.0×3.0x1.7mm）

四、XCL247/XCL248在心電監護儀上的實際運用

XCL247/XCL248在心電監護儀中的核心作用：XCL247/XCL248系列降壓DC-DC芯片憑借

3V-36V寬輸入電壓、2.8V-6V可調輸出和超低靜態電流(11uA)，成為心電監護儀電源管理的理想選擇。

? 具體優勢如下：

• 適配多種電源輸入：
  兼容12V鉛酸電池、24V醫療級適配器或太陽能板輸入，支持不間斷供電需求。
• 低噪聲與抗干擾：
  超低EMI設計 避免對心電信號(uV級）的干擾，確保心電圖監測精度。
• 高可靠性：
  內置過壓、短路保護功能，滿足醫療設備安全標準（如IEC 60601-1)

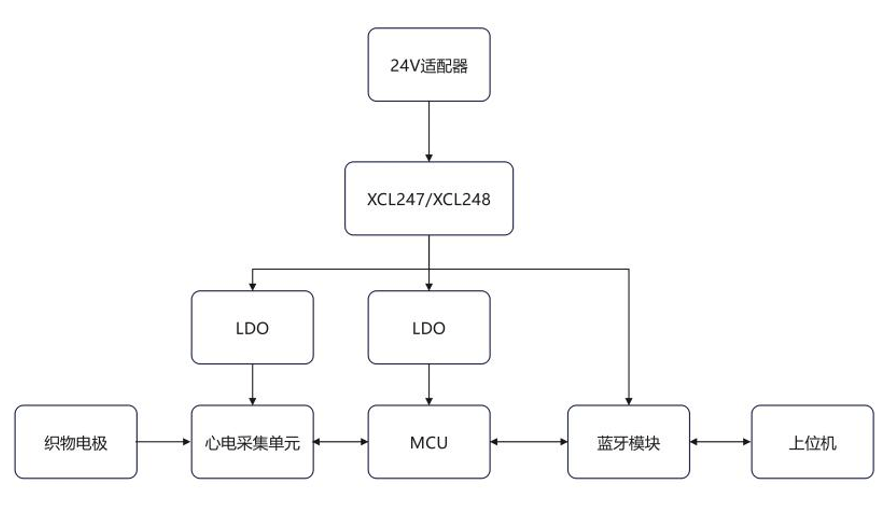

? 整體運用框架：

? TOREX介紹

TOREX

網址：www.torex.co.jp/chinese

國家：日本

特瑞仕是專門用于電源IC的模擬CMOS專業集團。 發揮只有專業廠商才具有的專門知識和靈活性，不間斷地瞬時對應開發小型化、輕量化電子機器的需求。獨特的超小型封裝技術接二連三地帶來乃至肉眼難于分辨的 小型產品是我們的驕傲。 盡管尺寸極小，但給予世間的影響卻無限大。從我們身邊的智能手機、數碼照相機、電腦等便攜式機器、到汽車用導航系統、車載ETC設備、電動車窗等車載用品，及包括機器人在內的產業機械，其產品性能在所有領域都得到了高度評價。 特瑞仕擁有雄厚先進的技術能力，高度的市場影響力，并積極地對應環保要求，今后還將繼續領先于電源IC領域。

產品線詳細信息

中文名稱：特瑞仕 產品分類：模擬器件 經營模式：代理

應用領域及市場

通信設備，工業控制，汽車電子，消費電子，安防監控，醫療電子，智能家居，儀器儀表等。

主要產品

DC/DC轉換器，線性穩壓器，電壓檢測器，負載開關，電池充電管理芯片，電荷泵等。

? 豐寶介紹

上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。

豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。

新唐 MA35D0 系列實現消防控制器

內嵌DDR內存，3個CANFD，2個以太網，11個UART

什么是消防控制器？

• 消防控制器通過實時監測環境中的異常情況，發出警報和指令，控制消防設備的工作，從而實現智能化的火災防控。六大消防報警系統包括：火災報警控制系統、氣體滅火控制系統、消防照明疏散系統、防火門監控系統、電氣火災監控系統、消防電源監控系統。
• 消防報警控制器按外形可分為：壁掛式、柜式、臺式等。

什么是消防回路板？

• 消防回路板的主要功能是將來自探測器、手動按鈕等設備的信號傳遞給主機。
• 消防回路板通過消防二總線采集探測器、手動按鈕等設備的信號，通過CAN總線傳遞給消防控制器。消防回路板可以認為是消防控制器到節點的通訊轉換橋。

NuMicro MA35D0系列產品擁有兩顆 64 位 Arm Cortex-A35 內核，執行速度可達 650 MHz。為了簡化系統設計和生產，MA35D0系列提供了 LQFP 封裝，并內嵌 DDR，最大容量達 256MB，能夠顯著的減少 PCB 層數、面積，以及降低電磁干擾。MA35D0系列提供多組高性能的通訊接口，如百兆以太網、SDIO3.0、高速 USB 2.0、CAN-FD 等。MA35D0系列支持 LCD 顯示控制器，分辨率可達 1920 x 1080 每秒 60 幀，內嵌圖形加速器、JPEG譯碼器等，帶來更好的圖形人機接口效果。

MA35D0 在消防控制器應用中的優勢

• 內嵌較大DDR內存，方便進行硬件設計。

MA35D0內嵌DDR內存達 256MB，提供了 LQFP 封裝，方便硬件設計。

• 內嵌較大DDR內存，支持RGB888接口，跑LINUX+QT，方便HMI設計。

支持較新版本LINUX。支持QT、LVGL、EMWIN等GUI。

• 3個CANFD、2個百兆以太網、11個UART等豐富接口。

CANFD接口可以配置成CAN接口，所以硬件不需要修改，就可以把CAN通訊可靠的升級到CANFD通訊。新唐M2L31系列產品支持CAN與CANFD通訊，可以實現消防回路板功能。

• 很好的兼容MA35D1系列產品，方便進行性能升級。

MA35D1支持更高的性能，內嵌DDR內存最高可達512MB，支持BGA封裝，更多PIN腳，更小封裝。

? Nuvoton新唐科技

NUVOTON

網址：https://www.nuvoton.com

國家：中國臺灣

新唐公司成立于2008年，于2010年在臺灣證券交易所正式上市掛牌。新唐科技專注于開發微控制/微處理、智能家居及云端安全相關應用之IC、電池監控IC、影像感測IC、IoT應用IC、半導體組件等產品，相關產品在工業、車用、通訊、消費電子及計算機市場皆具領先地位；此外，新唐科技擁有的6吋晶圓制造廠，具備多樣性制程技術能力，提供專業化晶圓代工服務。2020年完成并購日本松下半導體。

新唐公司以靈活之技術、先進之設計能力及數字模擬整合技術能力提供客戶高性價比之產品，并重視與客戶及合作伙伴的長期關系，致力于產品、制程及服務的不斷創新。新唐科技在美國、中國大陸、以色列、印度、新加坡、韓國及日本等地均設有據點，以強化地區性客戶支持服務與全球運籌管理。

產品線詳細信息

中文名稱：新唐

產品分類：MCU

經營模式：代理

應用領域及市場

安防監控，工業控制，消費電子，智能家居等。

主要產品

MCU，音頻系統芯片，語音芯片，PC 電源管理等。微控制器生態系統有：8051、Cortex-M0、Cortex-M23、Cortex-M4、ARM9、Cortex-A35系列產品。

? 豐寶公司

上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾＃诒本?、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。

豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。

網絡攝像頭IPC（Internet Protocol Camera）是結合互聯網技術的新一代市場主流安防攝像機，常與路由器、交換機、NVR（網絡視頻錄像機）等設備組建成監控系統，它可以將視頻、音頻、報警及控制信號通過網絡傳輸，接受網絡監控主機（NVR或監控管理平臺）的管理。

中微愛芯研發的芯片可應用在網絡攝像頭（IPC）的音頻、機械結構驅動、電源等模塊，具體產品架構如下：

音頻模塊

音頻模塊在IPC系統中扮演著至關重要的角色，除了可實現智能語音交互控制功能，還可完成監控、安全警示及報警功能，改善用戶體驗，實現更靈活、更個性化的應用。音頻通信模塊包含麥克風運算放大器和揚聲器功率放大器，通過ADC和DAC實現模/數和數/模信號轉換，搭載DSP單元進行信號處理，中微愛芯可提供低噪聲運放和AB類、D類功放如下：

低噪聲運放：

功放：

這四款音頻功放芯片均內置了過熱保護機制，通過配置外圍參數可以調整放大器的電壓增益，輸出無需外接耦合電容或自舉電容，通過控制SD進入關斷模式，從而減少功耗，芯片單位增益穩定，應用方便。除此之外中微愛芯的低噪聲運放借其寬泛的工作電壓范圍，以及超低輸入電壓噪聲密度，為安防攝像頭的音頻通信質量提供了堅實的保障。

機械結構驅動模塊

步進電機驅動

步進電機驅動器在攝像頭云臺中的主要作用是提供精確、可靠的動力支持，實現攝像頭云臺的旋轉、升降及定位功能。中微愛芯可提供單路輸出電流230mA～500mA的步進電機驅動芯片，電路擁有集成度高、易于控制等特點，可匹配不同電壓、電流規格的步進電機。

直流電機驅動

家用攝像頭（如槍球一體攝像頭）的電機驅動模塊常常同時包含步進電機和直流電機，比如用于旋轉和俯仰調整，因此中微愛芯推出集成通道步進電機驅動、一通道直流電機，支持低壓5V供電，具有多保護功能，欠壓鎖定 (UVLO) 和熱關斷 (TSD)，適配需要混合控制的應用?可簡化復雜系統的電路方案中。

IR-CUT

IR-CUT又稱雙濾光片切換器，在攝像頭鏡頭和感光芯片之間起到濾光的作用，能夠大大改善IPC的圖像質量。其內部由雙濾光片（一片紅外截止濾光片和一片全透濾光片） + 電機驅動構成。當攝像頭環境光線充足，切換到紅外截止濾光片，此時圖像顏色非常好，當環境光線很暗，紅外燈開啟，切換到全透濾光片，此時圖像為黑白清晰圖像。

中微愛芯可提供下列IR-CUT電機驅動芯片：

電源模塊

低壓差線性穩壓器LDO（Low Dropout Regulator）在攝像頭中扮演著至關重要的角色，高紋波抑制比（PSRR）和低噪聲特性使得LDO能夠最大限度降低來自開關穩壓器的紋波電壓，提供穩定的電壓輸出，為攝像頭提供優質的電源管理功能。由于CMOS圖像傳感器對標稱輸入電壓的變化十分敏感，因此穩定的電壓也有助于攝像頭獲得更清晰的圖像。

中微愛芯可提供多系列、多電壓點的LDO可供選擇，如AiP76XX、AiP75XX系列，AiP1117系列，更有電壓點可在1.25V～13.8V間調節的AiP1117-ADJ電路可選，滿足多種電路需求。

近年來隨著安防IPC領域市場規模的持續擴張，芯片作為安防IPC產業鏈中的核心環節，市場需求也穩步提升。我司芯片可以應用在安防產品的電源、音頻、電機驅動、IR-CUT等多個模塊，產品種類豐富，性能優秀，適配度高。想要了解更多關于安防領域的產品相關信息，歡迎咨詢我司業務人員。

? 中微愛芯

I-CORE

網址：http://www.i-core.cn

國家：中國

中微愛芯擁有一支有著豐富專業知識和經驗的團隊，擁有完善的IC設計系統，擁有CMOS、BICMOS 、BIPOLAR設計能力。產品已形成MCU、LCD顯示、LED顯示、通用邏輯、驅動、運放、電源、音響、遙控器、通信、配套等多個系列幾百個品種，覆蓋家電、物聯網、音視頻電子、汽車、工控、通信等多個領域。

產品線詳細信息

中文名稱：中微愛芯

產品分類：模擬器件,MCU

經營模式：代理

應用領域及市場

小家電，工業控制

主要產品

運放，電源芯片，MCU

? 豐寶公司

上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。

豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。

一、背景概述

在光模塊中，激光器是產生光信號的關鍵元件；激光器的輸出功率和波長都會受到溫度的影響，因此需要控制激光器的溫度來保持其輸出性能的穩定。TEC(Thermo Electric Cooler) 熱電制冷器是一種控制激光器溫度的裝置；在光模塊中，TEC通常被放置在激光器或光電元件的背面與其直接接觸。TEC與元件之間使用導熱材料來提高熱傳遞效率，通過控制TEC使其保持在一個恒定的溫度范圍內。

二、TEC工作原理及驅動方式

TEC利用半導體材料的珀爾帖（Peltier）效應制成。所謂珀爾帖效應，是指當直流電流通過兩種半導體材料組成的電偶時，一端吸熱、一端放熱的現象。TEC采用重摻雜的 N 型和 P 型導體材料，多對PN結通過電極連在一起，并且夾在兩個陶瓷電極之間，并行發熱或制冷。

由于珀爾帖效應可以通過電流線性控制，TEC需要一個電平可以翻轉的電源以提供差分驅動電壓。脈沖寬度調制（PWM）控制差分輸出電壓，使流經 TEC 的電流改變大小和方向。通過電流的反饋調節，TEC 可以高精度控制各種分立器件的溫度，如光纖激光驅動器，精密電壓基準，或其它的溫度敏感型器件。

為了控制溫度，需要一個由熱敏電阻、TEC和TEC控制器組成的環路；TEC控制器將熱敏電阻反饋電壓與代表目標溫度的基準電壓進行比較，然后控制流經TEC的電流，從而調整TEC傳輸?shù)臒崃?；微控制器用于監測和控制熱環路。TEC控制器是實現TEC制冷控制的重要組成部分，其性能指標和功能特性對于整個系統的性能和穩定性有著重要的影響；本文介紹的SGM41299 TEC控制器能助力客戶光模塊熱設計。

三、SGM41299技術特點及應用電路

1. SGM41299技術特點

SGM41299是一款集成式TEC控制器，它包括差分驅動、脈沖寬度調制和兩個零偏、軌到軌斬波放大器等。

• 高效率單電感架構
• 集成低內阻MOSFET
• TEC電壓和電流工作監測
• 獨立的TEC加熱和冷卻限流設置和可編程最大TEC電壓
• 兼容NTC 或RTD熱傳感器
• 溫度鎖定指示器

2. SGM41299工作原理

1) 功能框圖

SGM41299主要包括溫度檢測電路、誤差放大器和補償器、TEC電壓/電流檢測和限值電路、差分電壓驅動器。PWM在H橋配置下控制內部功率MOSFET，通過測量熱敏電阻反饋電壓，并使用集成運算放大器作為比例-積分-微分(PID)補償器來調理信號，將模塊溫度建立至可編程的目標溫度。

2）差分電壓驅動器

電壓驅動器可以是線性模式、開關模式或混合電橋。線性模式驅動器更簡單且更小，但效率不佳。開關模式驅動器具有良好的效率，但輸出端需要額外的濾波電感和電容。SGM41299使用混合配置，含有一個線性驅動器和一個開關模式驅動器，體積較大濾波元件數量減半，同時能夠保持高效率性能。

3）誤差放大器和比較器

模擬熱反饋環路包括兩級，由兩個放大器構成。第一個放大器接受熱敏電阻反饋電壓(V_FB)，將該輸入轉換為線性電壓輸出。此電壓代表對象溫度，饋入補償放大器中，與溫度設定電壓進行比較，產生一個與二者之差成比例的誤差電壓。第二個放大器通常用來構建PID補償器。

3. SGM41299典型應用電路

四、SGM41299典型應用場景

• TEC溫度控制
• 光學模塊
• 光纖網絡系統
• 需要TEC溫度控制的儀器儀表

圣邦微介紹

SGMC

網址：www.sg-micro.com

國家：中國

圣邦微電子（北京）股份有限公司（股票代碼300661）專注于高性能、高品質模擬集成電路的研發和銷售。 公司產品覆蓋信號鏈和電源管理兩大領域，擁有25大類4000余款可銷售型號，包括各類運算放大器及比較器、音頻功率放大器、視頻緩沖器、線路驅動器、模擬開關、溫度傳感器、模數轉換器（ADC）、數模轉換器（DAC）、電平轉換芯片、接口電路、電壓基準芯片、小邏輯芯片、LDO、微處理器電源監控電路、DC/DC降壓轉換器、DC/DC升壓轉換器、DC/DC升降壓轉換器、背光及閃光燈LED驅動器、AMOLED電源芯片、PMU、OVP及負載開關、電池充放電管理芯片、電池保護芯片、馬達驅動芯片、MOSFET驅動芯片等。

產品線詳細信息

中文名稱：圣邦微

產品分類：模擬器件

經營模式：代理

應用領域及市場

通信設備，工業控制，汽車電子，消費電子，安防監控，醫療電子，智能家居，儀器儀表等。

主要產品

運放，比較器，數據轉換，音頻/視頻驅動，模擬開關，邏輯芯片，電源管理芯片，MOSFET驅動，電機驅動等。

豐寶介紹

上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。

豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
